Wenn beim E320 keine Werte ankommen, sollten Sie nicht zuerst am Dashboard suchen. Entscheidend ist die Kette aus PIN-Freigabe, optischer Ausgabe, Lesekopfposition, Rohdatenformat und OBIS-Zuordnung. Wer den Stromzähler E320 auslesen will, kommt am schnellsten weiter, wenn zuerst geprüft wird, ob überhaupt Rohdaten vom Zähler kommen.
Warum der E320 keine Daten liefert
Beim Landis+Gyr E320 liegt der Fehler selten nur an einer einzigen Einstellung. Häufig funktioniert ein Teil der Kette bereits, während ein anderer Teil noch blockiert: Das Display zeigt Werte, der Lesekopf empfängt aber nichts, oder Rohdaten sind vorhanden, werden vom Script jedoch falsch interpretiert.
- Erst Rohdaten prüfen: Ohne Rohdaten ist Mapping noch zu früh.
- Dann Protokoll klären: SML und D0 brauchen unterschiedliche Auswertung.
- Erst zuletzt Sensoren bauen: Sonst entstehen leere oder falsch benannte Werte.
PIN fehlt
Eine fehlende PIN-Freischaltung ist der erste Punkt, den ich prüfen würde. Wenn der Messstellenbetreiber eine PIN vorsieht, können ohne Freigabe nur eingeschränkte Anzeigen oder gar keine nutzbaren Daten über die optische Schnittstelle verfügbar sein.
Wichtig ist die Unterscheidung zwischen Display und IR-Ausgabe: Mehr sichtbare Werte am Zähler bedeuten noch nicht sicher, dass der Lesekopf verwertbare Telegramme empfängt. Wenn nach der PIN-Eingabe weiterhin keine Rohdaten erscheinen, sollte die Freigabe beim Betreiber oder direkt am Zählerzustand noch einmal geprüft werden.
Infoanzeige ist aus
Die Infoanzeige hilft bei der Diagnose, weil sie zeigt, ob der Zähler erweiterte Werte wie aktuelle Leistung, Bezug oder Einspeisung überhaupt lokal bereitstellt. Fehlen diese Anzeigen, ist die Fehlersuche am Script meist zu früh; dann sollte zuerst geklärt werden, ob der Informationsmodus aktiviert ist und ob die optische Schnittstelle ebenfalls Daten ausgeben darf.
Lesekopf sitzt falsch
Der IR-Lesekopf muss sehr genau auf der optischen Schnittstelle sitzen. Ein Magnet, der hält, ist noch kein zuverlässiger Nachweis für eine gute Datenübertragung.
- Keine Rohdaten: Kopf minimal verschieben oder drehen.
- Aussetzer: Kabelzug und Anpresswinkel prüfen.
- Werte nur manchmal stabil: Zählerfläche abschatten und Fremdlicht testen.
Protokoll passt nicht
Wenn der Reader auf das falsche Protokoll eingestellt ist, können Daten ankommen und trotzdem unbrauchbar wirken. Beim E320 kommen je nach Variante und Konfiguration SML oder D0 in Betracht; die Modellbezeichnung allein reicht dafür nicht als sichere Entscheidung.
Script liest falsche Werte
Sobald Rohdaten sichtbar sind, aber Sensoren leer bleiben oder falsche Zahlen zeigen, liegt das Problem meist im Mapping. Dann sollten die tatsächlich empfangenen OBIS-Kennungen mit dem Script abgeglichen werden.
- 1.8.0: meist Netzbezug gesamt in kWh.
- 2.8.0: meist Einspeisung gesamt in kWh.
- 16.7.0 oder ähnlich: häufig Momentanleistung, je nach Zählerausgabe prüfen.
- Einheiten: kWh und W nicht vermischen.

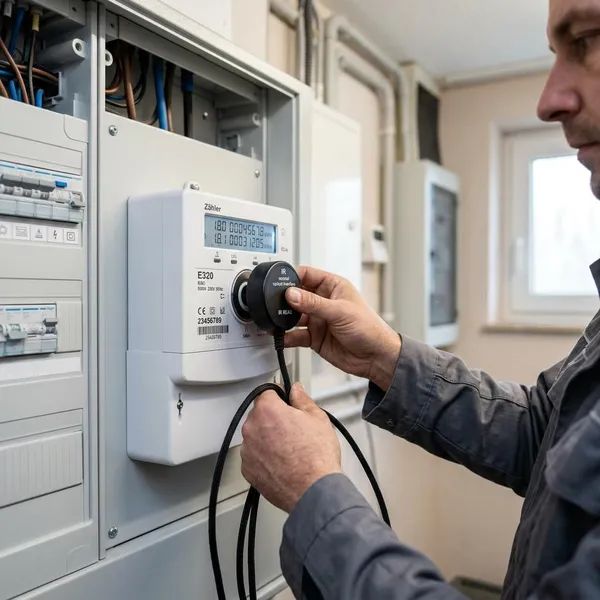

E320 mit IR-Lesekopf einrichten
Für die Einrichtung ist eine feste Reihenfolge sinnvoll: Zähler freischalten, Lesekopf sauber montieren, Rohdaten anzeigen, OBIS-Werte zuordnen und erst danach schöne Sensoren bauen. Diese Reihenfolge klingt langsam, spart aber Zeit, weil sie mechanische, technische und Script-Fehler voneinander trennt.
Für einen kurzen Test am Schreibtisch oder direkt nach dem Zählerwechsel reicht es, erst einmal Rohdaten sichtbar zu bekommen. Für den dauerhaften Betrieb mit Home Assistant, Tasmota oder einem Energiemonitoring sollte die Montage danach deutlich sauberer erfolgen, sonst entstehen später Lücken in Diagrammen oder falsche Automationen.
Zähler freischalten
Falls eine PIN nötig ist, kommt sie in der Regel vom Messstellenbetreiber oder Netzbetreiber. Nach der Eingabe sollten am Gerät zusätzliche Informationen sichtbar werden, etwa aktuelle Leistung oder weitere Zählerstände.
Wenn keine PIN vorhanden ist, bringt ein Wechsel des Scripts meist wenig. Dann ist zuerst die Frage zu klären, ob der Zähler für die lokale Auslesung freigeschaltet werden kann und welche Informationen der Betreiber dafür bereitstellt.
Lesekopf montieren
Setzen Sie den Lesekopf mittig auf die optische Schnittstelle und testen Sie die Position sofort mit der Rohdatenansicht. Kleine Bewegungen reichen oft aus, um von „gar nichts“ zu stabilen Telegrammen zu kommen.
Rohdaten anzeigen
Die Rohdaten sind der wichtigste Kontrollpunkt. Wenn dort nichts erscheint, liegt der Fehler sehr wahrscheinlich vor dem Script: Freigabe, Lesekopf, Anschluss, Stromversorgung oder Reader-Verbindung.
Wenn dagegen Zeichen, Telegramme oder dekodierte Pakete sichtbar sind, ist die Basis da. Dann lohnt sich die weitere Arbeit am Protokoll und an den OBIS-Werten.
OBIS-Werte zuordnen
Die Zuordnung sollte nicht aus einer fremden Vorlage blind übernommen werden. Vergleichen Sie die OBIS-Codes, die Ihr eigener E320 sendet, mit den erwarteten Werten im Script.
| Wert im Rohdatensatz | Praktische Bedeutung | Typischer Fehler |
|---|---|---|
| 1.8.0 | Netzbezug gesamt | als Momentanleistung behandelt |
| 2.8.0 | Einspeisung gesamt | bei Anlagen ohne Einspeisung falsch erwartet |
| 16.7.0 oder ähnlich | aktuelle Leistung | Einheit oder Vorzeichen falsch interpretiert |
Sensoren benennen
Gute Namen verhindern spätere Verwechslungen. „Netzbezug gesamt“, „Einspeisung gesamt“ und „Leistung aktuell“ sind im Alltag klarer als reine OBIS-Kürzel.

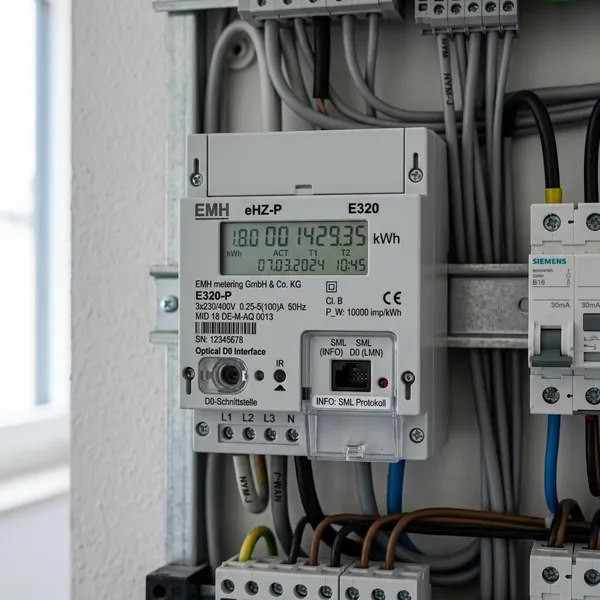

SML oder D0 beim E320 erkennen
SML oder D0 entscheidet darüber, wie der Reader die Daten verstehen muss. Der sicherste Weg ist nicht die Suche nach einer allgemeinen E320-Vorlage, sondern der Blick auf die Ausgabe des eigenen Zählers.
Gerade bei gebrauchten Scripts, älteren Reader-Einstellungen oder einem übernommenen bitShake-Setup sollte man einmal bewusst neu prüfen. Ein Zählerwechsel kann funktionieren wie ein Gerätetausch im Netzwerk: Die Hardware ist gleich angeschlossen, aber die Sprache des neuen Geräts ist eine andere.
Rohdatenformat prüfen
Erst wenn Rohdaten sichtbar sind, lässt sich das Format sinnvoll beurteilen. SML wirkt meist wie strukturierte Paketdaten, D0 eher wie eine serielle Zeichenfolge mit anderem Aufbau. Einzelne OBIS-Codes allein reichen nicht immer; die gesamte Struktur ist aussagekräftiger.
Geräteeinstellung vergleichen
Vergleichen Sie Reader-Modus, Protokollauswahl, Script, Zählertyp und serielle Einstellungen mit dem, was Ihr aktueller E320 tatsächlich liefert. Wenn der alte Zähler mit denselben Einstellungen lief, ist das hilfreich, aber keine Garantie.
- Nach Zählerwechsel: alte Konfiguration nicht ungeprüft übernehmen.
- Bei unlesbaren Rohdaten: Protokoll und Dekodierung verdächtigen.
- Bei leeren Sensoren: OBIS-Mapping statt Montage prüfen.
Altes Setup neu testen
Das alte Setup kann als Kontrolltest dienen. Wenn der Reader am E320 immerhin Rohdaten zeigt, sind Lesekopf, Stromversorgung und Verbindung wahrscheinlich grundsätzlich in Ordnung.
Ändern Sie danach immer nur eine Sache: erst Protokoll, dann Script, dann Sensoren. Wer mehrere Punkte gleichzeitig verändert, weiß am Ende nicht mehr, welche Änderung wirklich geholfen hat.
Zählervariante beachten
Nicht jeder E320 verhält sich in jeder Installation gleich. Netzbetreiber, Messstellenbetrieb, Firmware und Konfiguration können beeinflussen, welche Werte sichtbar sind und wie die optische Schnittstelle arbeitet.
Darum sollte ein fremdes Script eher als Beispiel verstanden werden. Wenn es bei einem anderen Haushalt funktioniert, heißt das nicht automatisch, dass es zur eigenen Zählervariante passt.

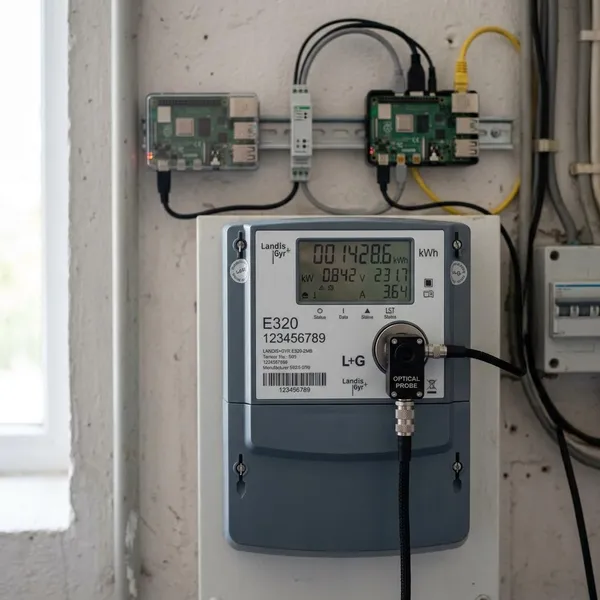

E320 dauerhaft stabil auslesen
Wenn die ersten Werte erscheinen, ist die Einrichtung noch nicht fertig. Für ein dauerhaftes Energiemonitoring zählt nicht nur, dass einmal ein Telegramm ankommt, sondern dass die Werte über Tage und Wochen plausibel bleiben.
Lesekopf fest montieren
Ein fester Sitz ist der wichtigste Stabilitätsfaktor. Der Kopf sollte nicht durch Kabelzug verrutschen und nach dem Schließen des Zählerschranks noch genauso sitzen wie beim Test.
Praktisch ist eine kurze Nachkontrolle nach ein paar Tagen. Wenn dann weiterhin saubere Rohdaten ankommen, ist die Montage eher dauerhaft brauchbar als nur zufällig passend.
Fremdlicht vermeiden
Starkes Licht kann die IR-Kommunikation stören, vor allem bei direkter Sonne, hellen LED-Leuchten oder spiegelnden Flächen vor dem Zähler. Ein schneller Test genügt: Lesekopf und Schnittstelle kurz abschatten und beobachten, ob die Rohdaten stabiler werden.
Sensoren klar trennen
Trennen Sie Energie und Leistung konsequent. Kumulierte kWh-Werte gehören nicht in dieselbe Logik wie aktuelle Watt-Werte, und Netzbezug sollte nicht mit Einspeisung vermischt werden.
- kWh: Zählerstände und langfristige Statistiken.
- W: aktuelle Leistung und schnelle Reaktionen.
- Bezug/Einspeisung: getrennt benennen, besonders bei PV.
Änderungen mit Rohdaten prüfen
Nach Scriptwechsel, neuer Reader-Einstellung, anderer Lesekopfposition oder geänderten Sensoren sollten die Rohdaten erneut kontrolliert werden. App- oder Dashboard-Werte können verzögert, geglättet oder falsch gemappt sein; Rohdaten zeigen näher an der Quelle, ob der E320 sauber liefert.
Fazit
Beim E320 führt der schnellste Weg nicht über möglichst viele Scriptvarianten, sondern über eine saubere Reihenfolge: Freigabe klären, Lesekopf ausrichten, Rohdaten ansehen, Protokoll erkennen und erst danach Sensoren anlegen. Wenn an einer Stelle nichts plausibel ist, lohnt sich ein Schritt zurück mehr als weiteres Herumprobieren am Dashboard.
