Wenn du den ED300L auslesen willst, prüfe zuerst das Display: 1.8.0 ist fast immer der wichtigste Wert, danach kommen Tarifwerte und eine mögliche Einspeisung. Erst wenn klar ist, welche Werte der Zähler lokal zeigt, lohnt sich die Fehlersuche an Lesekopf, Tasmota, MQTT oder Home Assistant.
Werte am ED300L richtig lesen
Der EMH ED300L arbeitet mit OBIS-Kennzahlen. Diese Codes sind wichtiger als der eigentliche Zahlenwert, weil sie sagen, ob du gerade Verbrauch, Tarifanteil oder Einspeisung ansiehst. Für die meisten Haushalte reicht am Anfang eine kleine Reihenfolge: erst Gesamtverbrauch prüfen, dann Tarife, danach Einspeisung nur bei PV.
| OBIS-Wert | Bedeutung im Alltag | Wann wichtig |
|---|---|---|
| 1.8.0 | Gesamter Strombezug in kWh | Fast immer der Hauptwert für Ablesung und Vergleich |
| 1.8.1 | Verbrauch in Tarif 1 | Bei HT/NT, Wärmepumpe oder Doppeltarif |
| 1.8.2 | Verbrauch in Tarif 2 | Nur sinnvoll, wenn ein zweiter Tarif wirklich aktiv ist |
| 2.8.0 | Eingespeiste Energie | Vor allem bei Photovoltaik oder anderer Einspeisung |
ED300L am Display ablesen
Das Display ist die verlässlichste Referenz, bevor du eine digitale Lösung beurteilst. Wenn ein Wert am Zähler selbst nicht sichtbar oder nicht freigeschaltet ist, wird er in vielen Setups auch digital nicht wie erwartet auftauchen. Umgekehrt gilt: Was am Display plausibel vorhanden ist, kannst du später gezielt mit Rohdaten und Sensoren vergleichen.
Taste am Zähler drücken
Mit der Taste am ED300L schaltest du die Anzeigen weiter. Drücke nicht hektisch durch, sondern warte kurz, bis Kennzahl und Einheit sauber lesbar sind. Gerade 1.8.0, 1.8.1 und 1.8.2 sehen auf den ersten Blick ähnlich aus, führen aber zu völlig unterschiedlichen Interpretationen.
Anzeigen nacheinander prüfen
Am besten notierst du die Werte in der Reihenfolge, in der sie erscheinen. Das muss nicht schön aussehen; eine Handy-Notiz reicht. Wichtig sind OBIS-Code, Zahlenwert und Einheit.
- 1.8.0 suchen: Hauptwert für die Plausibilität.
- Tarifwerte prüfen: 1.8.1 und 1.8.2 nur bewerten, wenn dein Tarif dazu passt.
- Einspeisung beachten: 2.8.0 nur bei Einspeisern wirklich einordnen.
- Digital vergleichen: Später denselben Code im Zielsystem wiederfinden.
Standardwerte erkennen
Als Standardwert reicht für viele Nutzer zunächst der Gesamtverbrauch. Wenn zusätzlich eine aktuelle Leistung angezeigt wird, kannst du einen einfachen Alltagstest machen: Wasserkocher, Backofen oder Föhn kurz einschalten und schauen, ob sich der Leistungswert sichtbar verändert. Das ist hilfreicher als lange zu rätseln, ob ein Sensor „irgendwie“ richtig arbeitet.
Zusatzwerte nach PIN öffnen
Einige ED300L zeigen zusätzliche Informationen erst nach einer PIN-Freigabe. Diese PIN bekommst du normalerweise vom zuständigen Messstellenbetreiber oder Netzbetreiber, nicht aus einer allgemeinen Liste im Internet. Wenn du nur den jährlichen Zählerstand brauchst, ist das oft weniger dringend; für Live-Leistung, feinere Anzeigen oder Smarthome-Auswertung kann die Freischaltung aber entscheidend sein.

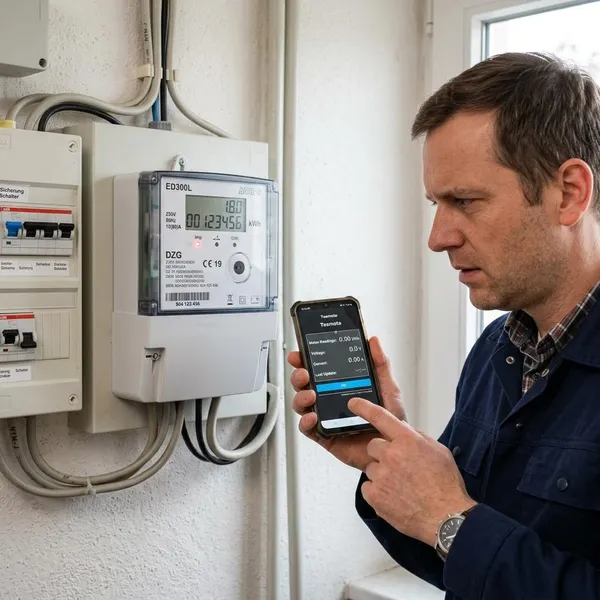

ED300L digital auslesen
Die digitale Auslesung läuft meist über die optische Schnittstelle an der Vorderseite. Ein IR- oder D0-Lesekopf nimmt die Daten auf und gibt sie an Tasmota, einen Raspberry Pi, einen PC oder ein Energiemonitoring weiter. Entscheidend ist die ganze Kette: richtige Stelle am Zähler, sauber sitzender Lesekopf, passende Software und korrekt benannte OBIS-Werte.
IR-Schnittstelle finden
Die optische Schnittstelle sitzt vorne am Zähler, meist in der Nähe des Displays. Sie sieht nicht wie eine klassische Buchse aus, weil die Kommunikation optisch läuft. Wenn dein Lesekopf magnetisch hält, heißt das noch nicht automatisch, dass er auch genau über der richtigen Stelle sitzt.
Bei einem fest installierten Setup lohnt sich hier Sorgfalt. Für einen kurzen Test kann man den Kopf noch per Hand korrigieren; für den Dauerbetrieb sollte er reproduzierbar und rutschfest sitzen, sonst verschwinden die Werte später scheinbar grundlos.
Lesekopf genau ausrichten
Millimeter können reichen. Schiebe den Lesekopf langsam in kleinen Schritten, warte nach jeder Änderung kurz und prüfe, ob Rohdaten oder Sensorwerte erscheinen. Ändere dabei nicht gleichzeitig Script, MQTT und Position, sonst weißt du am Ende nicht, was geholfen hat.
Software oder Firmware wählen
Für den ED300L werden häufig Tasmota mit passendem Script, vzlogger, Volkszähler-nahe Setups oder eigene Lösungen auf Raspberry Pi genutzt. Für Einsteiger ist Tasmota bequem, weil Weboberfläche und MQTT schnell erreichbar sind. Stabil wird es aber erst, wenn Firmware-Version, Script und Zählertelegramme zusammenpassen.
- Nur mitlesen: USB-Lesekopf und lokales Tool können reichen.
- Smarthome nutzen: Tasmota oder MQTT-Setup ist oft praktischer.
- Langfristig auswerten: Namen, Einheiten und Speicherlogik von Anfang an sauber setzen.
OBIS-Werte zuordnen
Sobald Daten ankommen, ist die Benennung fast genauso wichtig wie der Empfang selbst. 1.8.0 gehört als Gesamtverbrauch in kWh angelegt, Tarifwerte bekommen eigene Sensoren, und 2.8.0 darf nicht als normaler Verbrauch erscheinen. Ein falsch benannter Sensor fällt oft erst Monate später auf, wenn Monatswerte oder PV-Auswertungen nicht mehr stimmen.
Daten im Zielsystem testen
Verlasse dich nicht darauf, dass ein Dashboardwert schon richtig sein wird. Vergleiche zuerst 1.8.0 mit dem Display und prüfe die Einheit. Danach kannst du eine Last zuschalten und schauen, ob ein Leistungswert reagiert, falls dieser Wert bei deinem Zähler verfügbar ist.
Für ein dauerhaftes Monitoring ist zusätzlich ein Tagesvergleich sinnvoll: Der Zählerstand am Display und der digitale Zählerstand sollten sich nachvollziehbar in dieselbe Richtung bewegen. Wenn nur sporadisch Werte kommen, ist eher Stabilität oder Empfang das Thema, nicht die OBIS-Bedeutung.

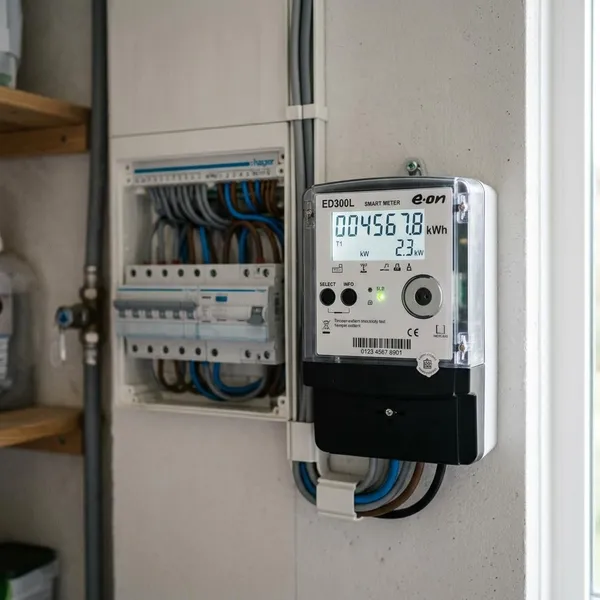

Wenn Tasmota keine Werte zeigt
Eine leere Tasmota-Anzeige bedeutet nicht sofort, dass der ED300L ungeeignet ist. Arbeite von vorne nach hinten: Display prüfen, Lesekopf positionieren, Rohdaten ansehen, Script kontrollieren und erst danach MQTT oder Home Assistant verdächtigen. Diese Reihenfolge verhindert die meisten Sackgassen.
Lesekopf neu positionieren
Der Lesekopf ist der häufigste und gleichzeitig einfachste Prüfpunkt. Setze ihn neu auf, drehe ihn leicht und verschiebe ihn minimal. Wenn plötzlich Rohdaten auftauchen, war nicht Tasmota das Problem, sondern die optische Kopplung.
Freischaltung am Zähler prüfen
Fehlen erwartete Werte schon am Display, solltest du zuerst die Freischaltung klären. Je nach Betreiber sind nicht alle Zusatzinformationen sofort sichtbar. Sind die Werte lokal vorhanden, aber digital nicht, suchst du eher bei Lesekopf, Script oder Auswertung weiter.
Das ist besonders wichtig bei zwei sehr unterschiedlichen Fällen: Wer nur einmal im Jahr ablesen will, braucht oft nur 1.8.0. Wer Live-Daten für Automationen nutzen möchte, muss genauer prüfen, ob die dafür nötigen Werte überhaupt ausgegeben oder freigegeben sind.
Passendes Script nutzen
Ein beliebiges Smart-Meter-Script ist keine Garantie. Nutze eine Vorlage, die ausdrücklich zum ED300L und zu deiner Tasmota-Version passt. Schon ein veralteter Abschnitt, eine falsche Syntax oder ein falsch übernommener Sensorname kann dafür sorgen, dass die Weboberfläche erreichbar ist, aber keine verwertbaren Werte zeigt.
Rohdaten anzeigen lassen
Rohdaten beantworten die wichtigste Zwischenfrage: Kommt überhaupt etwas vom Zähler an? Wenn ja, liegt der Fehler eher bei Script, Dekodierung oder Zuordnung. Wenn nein, geh zurück zu Lesekopfposition, Schnittstelle und Freischaltung.
MQTT und Sensoren prüfen
Wenn Tasmota intern Werte sieht, aber im Zielsystem nichts erscheint, ist die Auslesung wahrscheinlich nicht mehr das Hauptproblem. Prüfe Topic, Payload, Sensornamen und die Zuordnung im Zielsystem. Häufig sendet Tasmota korrekt, während Home Assistant, Node-RED oder ein anderes Dashboard nur auf den falschen Feldnamen wartet.
Fazit
Beim ED300L bringt die einfachste Reihenfolge meist die schnellste Lösung: erst am Display die echten Werte prüfen, dann den Lesekopf sauber ausrichten, danach Script und Rohdaten ansehen und zuletzt das Zielsystem kontrollieren. Wenn 1.8.0 plausibel läuft, hast du eine stabile Basis; Tarifwerte, Einspeisung und Automationen solltest du erst danach ergänzen.
