Wenn du deinen Stromzähler per KNX auslesen möchtest, entscheidet nicht zuerst der Lesekopf, sondern der vorhandene Zähler. Prüfe zuerst Modell, Schnittstelle, PIN und den KNX-Zugang am Einbauort; erst danach lohnt sich die Auswahl der passenden Hardware. Für eine reine Anzeige reicht oft eine einfache Lösung, für PV, Wallbox oder Lastmanagement sollte die Einbindung deutlich stabiler geplant werden.
Vor dem Auslesen den Zähler prüfen
Der häufigste Fehler ist ein zu schneller Hardwarekauf. Ein digitaler Zähler sieht zwar modern aus, liefert aber nicht automatisch die Werte, die du später in KNX verwenden willst. Vor allem bei Hauptzählern des Messstellenbetreibers können Schnittstelle, Freigabe und Datenumfang begrenzt sein.
- Zähler identifizieren: Hersteller, Typnummer und Schnittstelle notieren.
- Datenzugang klären: optische Ausgabe, PIN und Protokoll prüfen.
- KNX vor Ort prüfen: Busleitung, Platz und ETS-Zugriff müssen vorhanden sein.
- Nutzung festlegen: Anzeige, PV-Logik, Wallbox oder Lastmanagement brauchen unterschiedlich genaue Werte.
Zählermodell erkennen
Notiere zuerst die vollständige Typbezeichnung direkt vom Zähler. Begriffe wie „digitaler Stromzähler“ oder „Smart Meter“ reichen nicht aus, weil zwei ähnlich aussehende Geräte völlig unterschiedliche Schnittstellen und Datenformate haben können.
Wichtig sind Hinweise wie SML, D0, optische Schnittstelle, M-Bus, Modbus oder ein KNX-Modul. Ein Hauptzähler des Messstellenbetreibers ist außerdem anders zu bewerten als ein eigener Unterzähler für Wärmepumpe, PV oder Wallbox. Beim Hauptzähler bist du stärker von Freigaben abhängig; beim Unterzähler kannst du das Modell gezielt nach Schnittstelle und Messwerten auswählen.
Optische Schnittstelle freischalten
Viele elektronische Haushaltszähler haben vorne eine optische Schnittstelle, aber nicht jeder gibt dort sofort alle Werte aus. Teilweise werden nur Basisdaten gesendet, teilweise braucht es eine PIN oder eine Freischaltung durch den zuständigen Betreiber.
PIN und Protokoll klären
Ohne PIN und Protokoll bleibt die Planung unscharf. Die PIN kann entscheiden, ob detaillierte Werte sichtbar werden; das Protokoll entscheidet, welche Geräte die Daten überhaupt verstehen. Im deutschen Umfeld ist SML häufig, trotzdem liefert nicht jeder SML-Zähler denselben Umfang.
- SML oder D0: oft für optische Leseköpfe relevant.
- Modbus: praktisch bei Unterzählern und mehreren Messpunkten.
- M-Bus: häufig bei Energie- und Verbrauchszählern in größeren Anlagen.
- KNX direkt: am einfachsten zu parametrieren, wenn der Zähler passende Objekte bereitstellt.
Achte nicht nur darauf, ob Werte ankommen, sondern auch auf Einheit und Skalierung. Ein falsch interpretierter Leistungswert ist für eine Visualisierung ärgerlich, für eine automatische Laststeuerung aber ein echtes Problem.
KNX Anlage prüfen
Eine vorhandene KNX-Anlage hilft nur, wenn sie am Zählerplatz auch nutzbar ist. Gerade im Keller oder im Bereich des Zählerschranks fehlt manchmal die Busleitung, obwohl im Wohnbereich alles sauber über KNX läuft.
Für eine feste Einbindung brauchst du Busspannung, Platz für das Gerät, passende Klemmen, Zugriff auf ETS und eine saubere Gruppenadressstruktur. Arbeiten im Zählerschrank sollten nicht improvisiert werden; je nach Einbauort und Netzseite gehört hier eine Elektrofachkraft dazu.

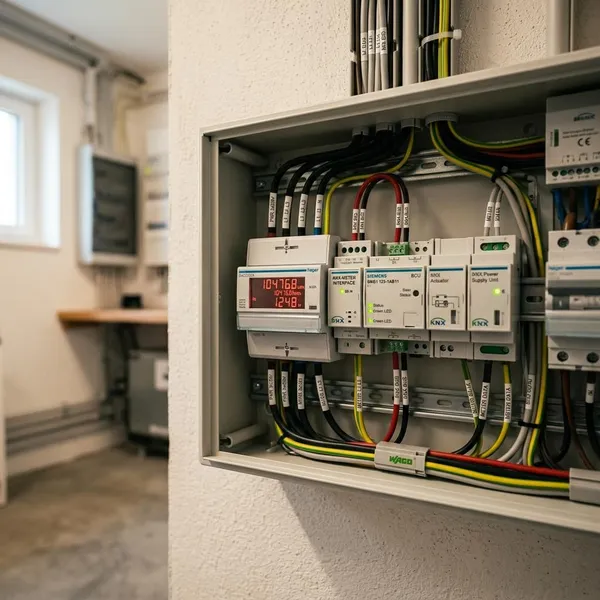

Welche KNX Lösung zum Stromzähler passt
Nach der Prüfung geht es um die passende Einbindung. Die beste Lösung ist nicht immer die technisch aufwendigste, sondern diejenige, die zu Zähler, Datenbedarf und Wartungsanspruch passt.
| Situation | Passende Richtung | Worauf achten |
|---|---|---|
| Vorhandener Haushaltszähler mit optischer Ausgabe | KNX Lesekopf | Protokoll, PIN und verfügbare Werte vorher prüfen |
| Neue oder gezielt wählbare Messstelle | KNX Zähler oder KNX Schnittstelle | Kommunikationsobjekte und ETS-Parametrierung vergleichen |
| Mehrere Zähler, PV, Wallbox oder gemischte Technik | Gateway für Modbus oder M-Bus | Register, Einheiten und Aktualisierung sauber planen |
KNX Lesekopf für einfache Werte
Ein KNX-Lesekopf passt gut, wenn der vorhandene Zähler über die optische Schnittstelle brauchbare Daten sendet und du diese direkt im Bus sehen möchtest. Für Zählerstand, aktuelle Leistung und einfache Visualisierung ist das oft der schlankste Weg.
Die Grenze liegt dort, wo die optische Ausgabe zu wenig liefert oder zu träge ist. Für eine Mietwohnung mit Verbrauchsanzeige ist das meist unkritisch. Bei einer dauerhaft genutzten PV-Überschusssteuerung oder einer Wallbox würde ich genauer prüfen, ob Aktualisierung, Vorzeichen und Wertumfang wirklich stabil genug sind.
KNX Schnittstelle für feste Einbindung
Eine native KNX-Einbindung ist die sauberste Wahl, wenn Zähler oder Zusatzmodul fertige Kommunikationsobjekte bereitstellen. Dann musst du keine Rohdaten selbst interpretieren, sondern parametrierst die Werte direkt in ETS.
- Sinnvoll bei: langfristiger Nutzung, sauber dokumentierten KNX-Projekten und Automationen.
- Weniger attraktiv bei: knappem Budget oder wenn der vorhandene Zähler gar kein passendes KNX-Modul unterstützt.
- Unbedingt prüfen: Welche Werte gibt es wirklich als Objekt: Leistung, Energie, Bezug, Einspeisung, Phasenwerte?
Gateway Lösung für Modbus oder M Bus
Ein Gateway lohnt sich, wenn der Zähler nicht direkt KNX spricht, aber Modbus oder M-Bus sauber unterstützt. Das ist besonders interessant bei mehreren Messstellen, etwa wenn Hauptverteilung, Wärmepumpe, PV-Erzeugung und Wallbox getrennt erfasst werden sollen.
Der Vorteil ist die Flexibilität: Du kannst den passenden Energiezähler auswählen und nur die benötigten Werte nach KNX bringen. Der Preis dafür ist mehr Planungsarbeit. Registeradressen, Skalierung, Einheiten und Abfrageintervalle müssen stimmen, sonst erscheinen in KNX zwar Zahlen, aber keine verlässlichen Messwerte.
Für technisch gemischte Anlagen ist diese Variante oft am sinnvollsten. Wenn Home Assistant, ein PV-Wechselrichter, ein Energiemanager und KNX parallel genutzt werden, kann ein Gateway die sauberere Mitte sein als mehrere einzelne Insellösungen.
Fazit
Eine gute Lösung entsteht nicht durch den erstbesten Lesekopf, sondern durch die richtige Reihenfolge: Zähler erkennen, Datenzugang prüfen, KNX-Umgebung kontrollieren und erst dann die Hardware auswählen. Für einfache Anzeigen reicht oft ein optischer KNX-Lesekopf; für dauerhafte Automationen ist eine native KNX-Einbindung oder ein sauber geplantes Gateway meist robuster. Wenn die Messwerte später Entscheidungen auslösen sollen, ist Zuverlässigkeit wichtiger als der kleinste Installationsaufwand.
