Wenn du einen Elster Stromzähler auslesen willst, ist die erste Entscheidung einfach: Für die Abrechnung reicht meist das Display mit dem richtigen OBIS-Code, für laufende Verbrauchswerte brauchst du einen IR-Lesekopf und passende Software. Prüfe zuerst, ob du nur den Zählerstand melden willst oder ob du aktuelle Leistung, Einspeisung und Verläufe dauerhaft erfassen möchtest.
Welche Werte ein Elster Zähler liefern kann
Elster Zähler arbeiten mit OBIS-Codes. Der Code ist wichtiger als die große Zahl im Display, weil erst er zeigt, ob du Bezug, Einspeisung oder einen Momentanwert vor dir hast. Gerade bei PV-Anlagen werden sonst schnell Werte verwechselt.
| OBIS-Code | Wofür er praktisch wichtig ist | Typischer Einsatz |
|---|---|---|
| 1.8.0 | Gesamter Strombezug aus dem Netz | Zählerstand für Abrechnung und Verbrauchskontrolle |
| 2.8.0 | Gesamte Einspeisung ins Netz | PV-Anlage und Einspeiseabrechnung |
| 1.7.0 | Aktuell bezogene Leistung | Lastspitzen und laufender Verbrauch |
| 2.7.0 | Aktuell zurückgespeiste Leistung | PV-Überschuss im Moment |
1.8.0 für Strombezug
1.8.0 ist für die meisten Haushalte der wichtigste Wert. Er zeigt den gesamten Strombezug aus dem öffentlichen Netz, normalerweise in kWh. Wenn dein Versorger nach dem Zählerstand fragt, ist meistens dieser Wert gemeint.
Für die Meldung werden häufig nur die ganzen Kilowattstunden benötigt. Zeigt der Zähler zum Beispiel 004523.781 kWh, gibst du in vielen Portalen nur 4523 ein. Wenn dein Anbieter ausdrücklich Nachkommastellen verlangt, folgst du natürlich dessen Eingabemaske.
2.8.0 für Einspeisung
Bei einer PV-Anlage solltest du zusätzlich auf 2.8.0 achten. Dieser Code steht für die gesamte Energie, die ins Netz eingespeist wurde. Ohne PV oder andere Einspeisequelle bleibt dieser Wert meist uninteressant oder bei null.
1.7.0 für aktuelle Leistung
1.7.0 ist kein klassischer Zählerstand, sondern ein Momentanwert. Er zeigt, wie viel Leistung dein Haushalt gerade aus dem Netz zieht. Das ist nützlich, wenn du wissen willst, ob ein Heizlüfter, Backofen oder eine Wärmepumpe gerade stark ins Gewicht fällt.
- Wert steigt sofort: Ein Verbraucher wurde zugeschaltet.
- Wert bleibt hoch: Es läuft vermutlich ein größerer Dauerverbraucher.
- Wert schwankt stark: Taktende Geräte oder wechselnde Lasten sind wahrscheinlich.
2.7.0 für aktuelle Rückspeisung
2.7.0 zeigt die aktuelle Rückspeisung ins Netz. Der Wert ist vor allem für PV-Haushalte spannend, weil du daran erkennst, ob gerade Überschuss vorhanden ist.
Für Smart-Home-Nutzer ist dieser Wert oft praktischer als die reine Tagesproduktion der PV-Anlage. Wenn 2.7.0 sichtbar steigt, kann ein flexibler Verbraucher wie Warmwasserbereitung oder Laden eines Akkus sinnvoller laufen als nachts oder bei Netzbezug.

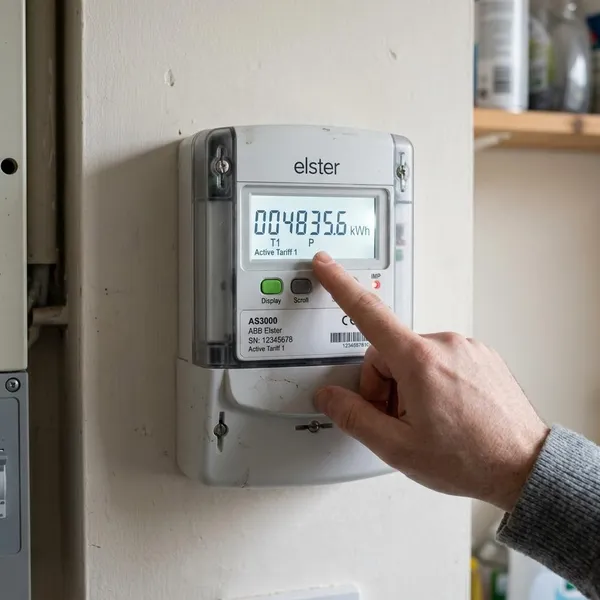

Elster Stromzähler am Display ablesen
Das Display ist der richtige Weg, wenn du nur gelegentlich einen Stand brauchst. Es kostet nichts, funktioniert ohne zusätzliche Hardware und reicht für die normale Jahresablesung fast immer aus. Wichtig ist nur, nicht irgendeine Zahl zu übernehmen, sondern Code, Wert und Zählernummer gemeinsam zu prüfen.
Displaytaste drücken
Aktiviere zuerst das Display über die Taste oder den Sensorbereich. Manche Zähler springen bei jedem Tastendruck weiter, andere zeigen Werte automatisch nacheinander an. Nimm dir beim ersten Durchlauf lieber etwas Zeit, statt schnell durch die Anzeigen zu klicken.
OBIS-Code suchen
Suche den Code, der zu deinem Zweck passt: 1.8.0 für den normalen Bezug, 2.8.0 für Einspeisung, 1.7.0 und 2.7.0 für aktuelle Leistungswerte. Wenn mehrere Zahlen ähnlich aussehen, entscheidet immer der OBIS-Code.
In einem Haushalt ohne PV reicht für die Abrechnung meist 1.8.0. Bei einer Anlage mit Einspeisung solltest du 1.8.0 und 2.8.0 getrennt notieren, sonst vermischst du zwei völlig unterschiedliche Register.
Zählerstand notieren
Notiere den Wert zusammen mit Datum, Uhrzeit und OBIS-Code. Ein Foto vom Display ist besonders in dunklen Kellern sinnvoll, weil Zahlendreher später schwer zu erkennen sind.
- Für die Abrechnung: Code und ganze kWh reichen meistens.
- Für eigene Kontrolle: Datum und Uhrzeit dazuschreiben.
- Bei Rückfragen: Foto von Display und Zählernummer sichern.
Nachkommastellen weglassen
Bei der offiziellen Zählerstandsmeldung werden Nachkommastellen häufig nicht gebraucht. Wenn dein Display 012345.678 kWh zeigt, ist für viele Portale 12345 der passende Eintrag.
Für kurze private Messungen können Nachkommastellen trotzdem hilfreich sein. Wenn du zum Beispiel eine Stunde lang einen einzelnen Verbraucher testest, erkennst du kleine Änderungen besser als bei einer Jahresablesung.
Zählernummer prüfen
Vergleiche vor dem Absenden die Zählernummer mit deiner Abrechnung oder deinen Vertragsunterlagen. In Mehrfamilienhäusern, bei mehreren Zählern im Schrank oder nach einem Zählerwechsel ist das der häufigste unnötige Fehler.
Was du für die digitale Auslesung brauchst
Für dauerhafte Messwerte genügt das Display nicht. Dann brauchst du einen IR-Lesekopf, ein Gerät zum Auslesen, geeignete Software und je nach Konfiguration die Freigabe oder Zugangsdaten des Messstellenbetreibers. Baue das Setup am besten erst als kurzen Test auf, bevor du es dauerhaft in Volkszähler oder Home Assistant einbindest.
Passender IR-Lesekopf
Der IR-Lesekopf sitzt auf der optischen Schnittstelle des Zählers und übersetzt die Lichtsignale in serielle Daten. Achte darauf, dass der Kopf für D0- beziehungsweise IEC-Zählerschnittstellen gedacht ist und an deinem Rechner zuverlässig erkannt wird.
Für einen einmaligen Test reicht oft ein einfacher USB-Lesekopf. Für langfristiges Logging lohnt sich ein stabil befestigbares Modell, weil ein minimal verrutschter Kopf schon zu Aussetzern führen kann.
PC oder Raspberry Pi
Ein Laptop oder PC ist ideal für den ersten Test: COM-Port prüfen, Terminal öffnen, Startsequenz senden, Antwort ansehen. So erkennst du schnell, ob Hardware und Grundparameter stimmen.
Wenn die Auslesung rund um die Uhr laufen soll, ist ein Raspberry Pi meist praktischer. Er braucht wenig Strom und kann dauerhaft in der Nähe des Zählerschranks arbeiten. Für gelegentliche Kontrolle wäre das übertrieben, für Verbrauchsprofile oder PV-Auswertung ist es sinnvoll.
Volkszähler oder VZLogger
VZLogger übernimmt häufig die eigentliche Kommunikation mit dem Zähler, Volkszähler speichert und visualisiert die Daten. Wichtig ist, dass die seriellen Einstellungen zur Zählerantwort passen; beim AS1440 beginnt die Kommunikation oft mit 300 Baud, 7E1 und wird danach angepasst.
Übernimm nicht blind eine fremde Konfiguration. Teste zuerst, ob dein Zähler überhaupt antwortet, und trage danach nur die OBIS-Werte ein, die du wirklich auswerten willst. Vier saubere Kanäle sind im Alltag besser als zwanzig unklare Messreihen.
Home Assistant bei Smart Home
Home Assistant lohnt sich, wenn die Werte nicht nur angezeigt, sondern genutzt werden sollen. Ein PV-Haushalt kann zum Beispiel auf steigende Rückspeisung reagieren, während ein Haushalt ohne PV eher Warnungen bei ungewöhnlich hoher Bezugsleistung einrichtet.
- Einsteiger-Setup: nur 1.7.0 und 1.8.0 anzeigen.
- PV-Setup: zusätzlich 2.7.0 und 2.8.0 einbinden.
- Automationen: erst aktivieren, wenn die Messwerte stabil ankommen.
Freigabe durch Betreiber
Nicht jede optische Schnittstelle liefert ohne Weiteres alle Daten. Manche Zähler antworten nur eingeschränkt, verlangen ein Passwort oder sind vom Messstellenbetreiber entsprechend konfiguriert.
Wenn Lesekopf, COM-Port und Startsequenz stimmen, aber keine sinnvolle Antwort kommt, solltest du nicht endlos an der Software drehen. Frage beim Betreiber gezielt nach, ob die optische Schnittstelle freigegeben ist und ob für deinen Zähler eine PIN, ein Passwort oder eine bestimmte Identifikation nötig ist.

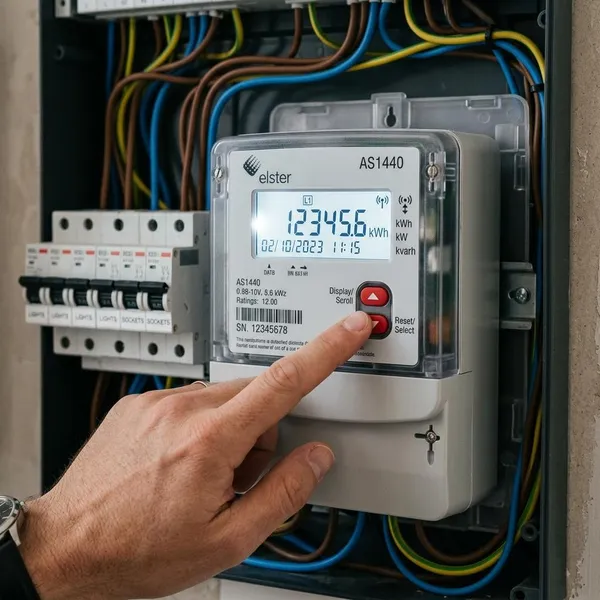

Elster AS1440 richtig auslesen
Beim Elster AS1440 scheitert die digitale Auslesung oft nicht an komplizierter Software, sondern an kleinen Details: Lesekopf sitzt nicht sauber, falscher Port, falsche Parität oder fehlendes CR/LF. Arbeite deshalb von einfach nach komplex: erst physische Ausrichtung, dann Terminaltest, danach Automatisierung.
Lesekopf sauber ausrichten
Setze den Lesekopf möglichst plan auf die optische Schnittstelle. Schon wenige Millimeter Versatz können reichen, damit keine Daten ankommen. Beim ersten Test darfst du den Kopf leicht von Hand verschieben, während die Terminalsoftware auf Antwort wartet.
Für den Dauerbetrieb sollte die Position danach fest sitzen. Ein Setup, das nur funktioniert, wenn man den Kopf mit der Hand hält, ist für Logging oder Smart Home zu unzuverlässig.
Schnittstelle korrekt einstellen
Für den Start werden beim AS1440 häufig 300 Baud, 7 Datenbits, Even Parity, 1 Stopbit verwendet. In vielen Programmen wird das als 7E1 bezeichnet. Zusätzlich muss beim Senden das richtige Zeilenende gesetzt sein, meist CR/LF.
- Keine Antwort: zuerst Port, 7E1 und CR/LF prüfen.
- Unlesbare Zeichen: mögliche Baudratenumstellung kontrollieren.
- Nur sporadische Daten: Lesekopfposition erneut testen.
Startsequenz senden
Als Startsequenz wird häufig /?! mit anschließendem CR/LF verwendet, also in Hex 2F 3F 21 0D 0A. Kommt darauf eine Kennung zurück, ist die Grundkommunikation hergestellt.
Bleibt die Antwort aus, heißt das nicht automatisch, dass der Zähler defekt ist. Manche Installationen erwarten eine Anfrage mit Identifikation oder Passwort. Genau dann ist die Rückfrage beim Betreiber sinnvoller als stundenlanges Probieren mit wechselnden Tools.
Antwort des Zählers prüfen
Die erste Antwort enthält meist eine Gerätekennung und Hinweise auf die weitere Kommunikation. Entscheidend ist, ob danach eine Baudratenumstellung nötig ist. Wird sie vergessen, sehen die folgenden Daten oft wie Zeichensalat aus.
Bei manuellen Tests ist ein Terminalprogramm hilfreich, das gesendete und empfangene Zeichen klar zeigt. So erkennst du, ob der Zähler gar nicht antwortet, falsch antwortet oder ob nur die Weiterverarbeitung nicht passt.
OBIS-Werte auswerten
Starte bei der Auswertung mit den vier Kernwerten: 1.8.0, 2.8.0, 1.7.0 und 2.7.0. Prüfe dabei, ob die Werte logisch reagieren. Schalte einen größeren Verbraucher ein und beobachte 1.7.0; bei PV-Überschuss sollte 2.7.0 plausibel steigen.
Erst wenn diese Basis stimmt, lohnt sich die saubere Benennung in Volkszähler oder Home Assistant. So vermeidest du später Dashboards, die zwar viele Kurven zeigen, aber nicht eindeutig zwischen Zählerstand und Momentanleistung unterscheiden.
Fazit
Für eine normale Meldung an den Versorger reicht beim Elster Zähler meist der Blick auf 1.8.0 am Display; bei PV kommt 2.8.0 dazu. Digitale Auslesung lohnt sich erst, wenn du aktuelle Leistung, Einspeisung oder Verläufe wirklich nutzen willst. Dann ist die beste Reihenfolge: Displaywerte verstehen, IR-Verbindung im Terminal testen und erst danach dauerhaft in VZLogger, Volkszähler oder Home Assistant übernehmen.
